Установка диска сцепления на УАЗ: подробное руководство по замене

Подготовка к замене сцепления на УАЗ

Замена диска сцепления на автомобилях УАЗ требует тщательной подготовки и понимания конструкции трансмиссии. Данная процедура является технически сложной и требует определенных навыков в автослесарном деле. Перед началом работ необходимо убедиться в наличии всего необходимого инструмента и запасных частей, чтобы не прерывать процесс демонтажа и монтажа.

Критически важным моментом является правильный подбор комплекта сцепления. Для различных модификаций УАЗ (таких как Патриот с двигателем ЗМЗ-409 или модели с дизельным агрегатом Даймос) могут использоваться разные типы нажимных дисков и ведомых дисков сцепления. Рекомендуется приобретать оригинальные комплектующие или качественные аналоги проверенных производителей.

Из инструмента потребуется стандартный набор гаечных ключей, торцевых головок, съемник для сцепления, специальный инструмент для центровки диска, а также домкраты и подставки для безопасного проведения работ. Не забудьте про средства индивидуальной защиты — перчатки и защитные очки.

Видео: Установка дисков сцепления

Демонтаж старого сцепления

Процедура замены начинается с демонтажа коробки передач. После установки автомобиля на эстакаду или подъемник и обеспечения его неподвижности, необходимо отсоединить аккумуляторную батарею, снять элементы интерьера в районе рычага КПП и демонтировать карданные валы. Особое внимание уделите креплениям коробки передач — они должны быть аккуратно откручены без приложения чрезмерных усилий.

После снятия КПП открывается доступ к корзине сцепления. Фиксация нажимного диска осуществляется с помощью шести болтов, которые откручиваются крест-накрест для предотвращения деформации фланца. Аккуратно снимите старый диск сцепления и внимательно осмотрите поверхности маховика и выжимного подшипника на предмет повреждений или выработки.

Перед установкой нового комплекта обязательно проведите очистку посадочных поверхностей от загрязнений и остатков старого фрикционного материала. Проверьте состояние шлицевого соединения первичного вала коробки передач — оно должно быть чистым и без признаков износа.

Установка нового диска сцепления

Монтаж нового ведомого диска требует особой точности. Используйте специальную оправку для центровки диска относительно маховика — это гарантирует правильное положение при установке коробки передач. Неправильная центровка может привести к трудностям при сборке и преждевременному выходу из строя нового сцепления.

Установите новый диск сцепления на маховик, совместив метки (если они имеются) и зафиксируйте его монтажной оправкой. Затем установите нажимной диск, соблюдая ориентацию относительно установочных штифтов. Затяжку болтов корзины сцепления производите равномерно крест-накрест с моментом, указанным в технической документации для вашей модели УАЗ.

После монтажа корзины аккуратно снимите центровочную оправку и установите новый выжимной подшипник на направляющую муфту. Нанесите специальную смазку на трущиеся поверхности, но избегайте попадания смазочных материалов на фрикционные поверхности диска.

Сборка и регулировка механизма

Обратная сборка узлов трансмиссии требует не меньшей аккуратности, чем демонтаж. При установке коробки передач убедитесь, что первичный вал точно вошел в шлицевое соединение диска сцепления. Не прилагайте чрезмерных усилий при стыковке КПП с двигателем — это может привести к повреждению деталей.

После завершения сборки всех узлов необходимо произвести регулировку привода сцепления. Свободный ход педали сцепления должен составлять 25-35 мм для большинства моделей УАЗ. Регулировка осуществляется изменением длины тяги или троса (в зависимости от типа привода) на рабочем цилиндре сцепления.

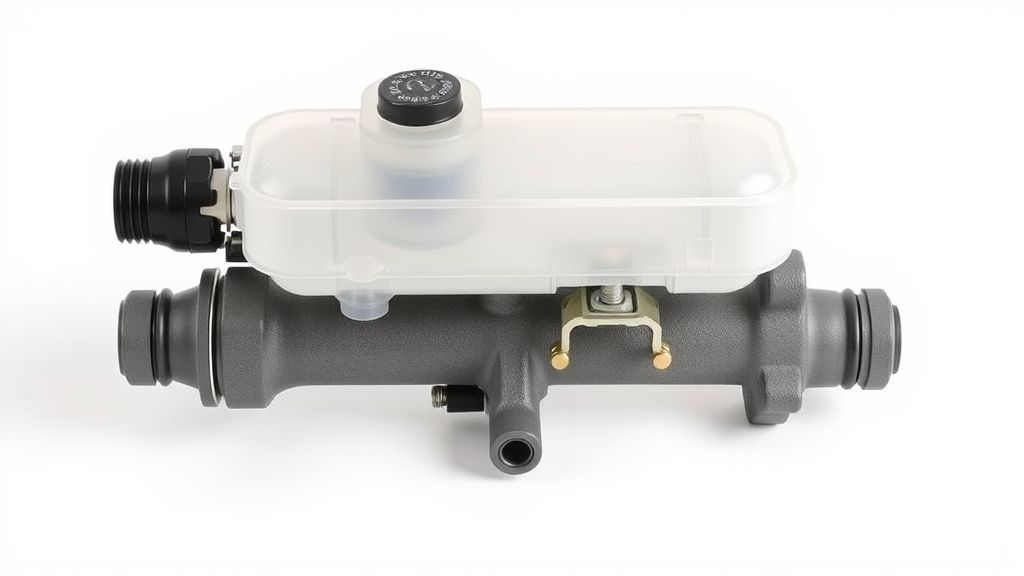

Проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления и при необходимости долейте. После первого запуска двигателя дайте автомобилю поработать на нейтральной передаче, чтобы распределить смазку в узлах трансмиссии.

Видео: одна из причин почему нет сцепления и как прокачать систему сцепления на уаз 452

Особенности для различных моделей УАЗ

При замене сцепления на УАЗ Патриот с двигателем 409 необходимо учитывать специфику данного силового агрегата. Конструкция корзины сцепления и диаметр ведомого диска могут отличаться от классических моделей. Рекомендуется использовать комплекты, специально разработанные для этой модификации.

Для автомобилей с дизельными двигателями Даймос применяется усиленное сцепление, рассчитанное на больший крутящий момент. При установке обратите внимание на соответствие посадочных размеров и характеристик приобретенного комплекта техническим требованиям вашего автомобиля.

В процессе эксплуатации periodically проверяйте работу сцепления. Правильно установленный диск сцепления обеспечивает плавное включение передач, отсутствие пробуксовки и посторонних шумов при работе трансмиссии.

Помните, что качественно выполненная замена сцепления своими руками не только сэкономит ваши средства, но и даст уверенность в надежности автомобиля в дальнейшей эксплуатации. Соблюдение технологических требований и использование правильного инструмента — залог успешного выполнения этой ответственной работы.
