Электрическая система стеклоподъемников Kia: основы и принцип работы

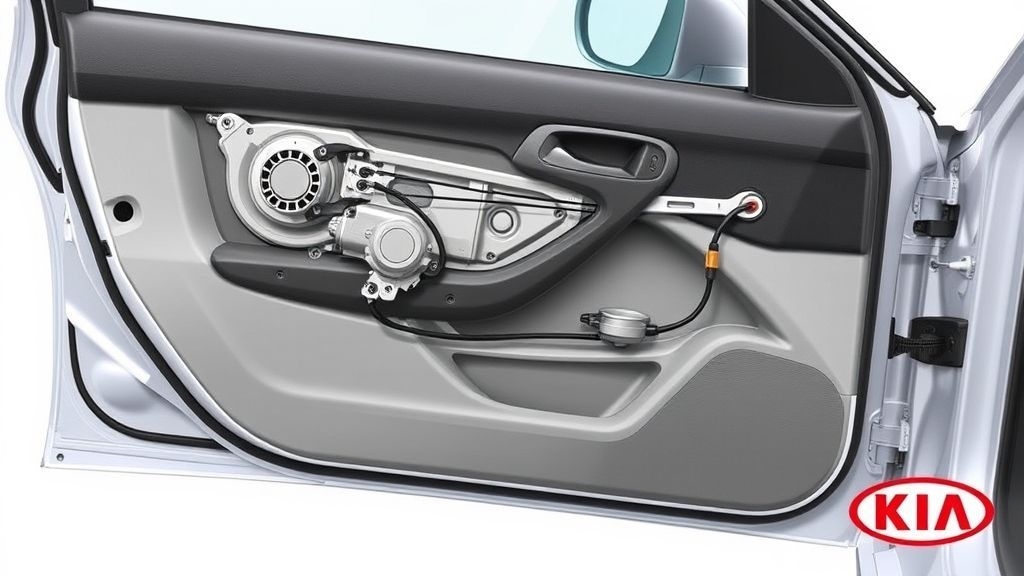

Электрический стеклоподъемник в автомобилях Kia представляет собой сложный электромеханический узел, основная функция которого — обеспечение комфортного и безопасного подъема и опускания боковых стекол. Система состоит из нескольких ключевых компонентов: электродвигателя (моторчика стеклоподъемника), механизма подъема (редуктора с червячной передачей или тросового механизма), блока управления и подрулевого переключателя. При нажатии кнопки на панели управления водителем или на самой двери сигнал поступает на электронный блок управления, который, в свою очередь, подает питание на соответствующий электродвигатель. Мотор, вращаясь, через редуктор приводит в движение подъемный механизм, осуществляя перемещение стекла.
В современных моделях, таких как Kia Rio или Sportage, система часто оснащена функцией автоматического подъема/опускания (функцией «auto»), а также защитой от защемления. Последняя реализована с помощью датчиков тока или Hall-эффекта, которые отслеживают усилие на моторе. При обнаружении препятствия (например, руки или предмета) блок управления мгновенно меняет полярность питания мотора, заставляя стекло опуститься на несколько сантиметров, предотвращая травму или повреждение. Понимание этого принципа критически важно для диагностики, так как неисправность может крыться как в механической, так и в электрической части агрегата.
Распространенными причинами, по которым не работает стеклоподъемник на Kia, являются износ или обрыв пластиковой шестерни в редукторе мотора, обрыв троса или поломка пластиковых ползунков в механической части, окисление или перелом контактов в проводке двери, выход из строя самого электродвигателя или предохранителя. Реже проблемы возникают из-за неисправности блока управления или подрулевого переключателя. Диагностика всегда должна начинаться с проверки самых простых и вероятных причин, таких как предохранители и питание, прежде чем переходить к разбору дверной карты и механизма.
Видео: Не работает стеклоподъемник Поиск причины
Типичные неисправности и их симптомы
Когда водитель сталкивается с ситуацией, при которой не работает стеклоподъемник на его Kia Rio, первым делом необходимо точно определить характер неисправности. Симптомы могут сильно различаться, и каждый из них указывает на потенциально проблемный узел. Например, если стекло не двигается вовсе и при нажатии кнопки отсутствует характерный щелчок или звук работы мотора, наиболее вероятной причиной является обрыв цепи питания. Это может быть перегоревший предохранитель (обычно в монтажном блоке салона), неисправность самой кнопки или обрыв проводки в гофре между кузовом и дверью, который часто происходит из-за постоянного открывания и закрывания.
Если моторчик издает гудение или жужжание, но стекло не перемещается, или движется с сильным перекосом и заеданием, проблема почти наверняка кроется в механической части подъемника. В старых моделях это часто обрыв троса, который наматывается на барабан мотора. В более новых — разрушение пластиковой шестерни редуктора, которая является слабым звеном и предназначена для защиты более дорогого электродвигателя от перегрузок. Еще один симптом — стекло перемещается крайне медленно, с большим усилием. Это может быть вызвано засорением направляющих, износом роликов, загустением смазки или же падением мощности самого электромотора из-за проблем с питанием или его естественным износом.
Отдельного внимания заслуживает malfunction системы защиты от защемления. Если стекло при автоматическом подъеме доходит до верхней точки и сразу опускается на половину хода, система ошибочно регистрирует препятствие. Виной тому часто бывает загрязнение направляющих, из-за которого возрастает сопротивление движению, и мотор потребляет больший ток, который блок управления воспринимает как сигнал о наличии постороннего предмета. В таких случаях помогает чистка и смазка механизма. Также к частым «электрическим» проблемам относится отказ только одной кнопки при работоспособности остальных, что прямо указывает на неисправность самого переключателя.
Методы диагностики проблем со стеклоподъемником
Профессиональная диагностика неработающего стеклоподъемника на Kia Sportage или другой модели начинается с проверки элементарных вещей. Первым шагом всегда является проверка предохранителя, отвечающего за цепь питания стеклоподъемников. Его расположение и номинал можно найти в мануале по эксплуатации автомобиля или на крышке монтажного блока. Если предохранитель цел, следующим шагом является проверка наличия питания на самом моторчике. Для этого потребуется мультиметр и, как правило, снятие обшивки двери для получения доступа к разъему электромотора.
При проверке питания один щуп мультиметра подключается к массе (кузову автомобиля), а другой — к контактам разъема мотора. Напряжение должно появляться на соответствующих контактах при нажатии кнопки «вверх» или «вниз». Если питание приходит, а мотор не крутится — он неисправен. Если питание не приходит, необходимо «прозвонить» цепь назад: проверить исправность кнопки, целостность проводки в гофре двери и исправность блока управления. Для проверки самого мотора можно подать на его контакты напрямую 12 В от аккумулятора (с соблюдением полярности). Если мотор заработал — проблема в цепи управления. Если нет — мотор подлежит замене или ремонту.

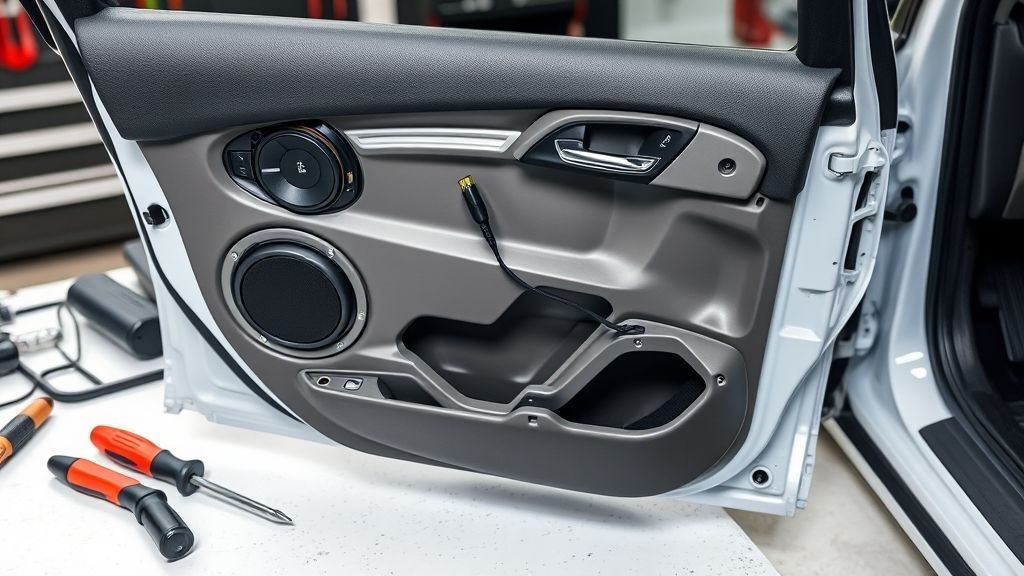

Диагностика механической части требует визуального осмотра после снятия дверной карты. Необходимо проверить целостность тросов, пластиковых кареток (ползунков) и шестерни редуктора. Шестерня часто разрушается, и ее碎片 можно обнаружить внутри корпуса мотора. Также следует вручную переместить стекло, чтобы оценить плавность хода и отсутствие заеданий. Затрудненный ход указывает на необходимость чистки и смазки направляющих. Сравнительная таблица симптомов и вероятных причин может значительно ускорить процесс поиска неисправности.
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Стекло не движется, мотор не издает звуков | Нет питания (предохранитель, обрыв провода, кнопка) | Проверить мультиметром наличие +12В на разъеме мотора при нажатии кнопки |
| Мотор жужжит, но стекло не движется | Разрушение шестерни редуктора или обрыв троса | Визуальный осмотр механизма после разборки |
| Стекло движется очень медленно | Износ мотора, плохой контакт, загустевшая смазка | Подать питание на мотор напрямую от АКБ, проверить механику |
| Стекло при auto-up возвращается назад | Срабатывание защиты от защемления (грязь в направляющих) | Почистить и смазать направляющие, выполнить процедуру инициализации |
Ремонт и замена компонентов стеклоподъемника
После точного определения причины поломки можно приступать к ремонту. Многие владельцы задаются вопросом: что дешевле и надежнее — ремонтировать старый узел или менять его на новый? Ответ зависит от характера поломки. Наиболее распространенный ремонт — замена пластиковой шестерни в редукторе электромотора. Это экономически целесообразно, так как новая шестерня стоит недорого, а сам мотор часто остается в хорошем состоянии. Для этого моторчик извлекается из двери, его корпус вскрывается, старая разрушенная шестерня удаляется, и на ее место устанавливается новая, после чего редуктор собирается и смазывается специальной пластичной смазкой.
Если же проблема в механизме подъема (например, порвался трос или сломалась пластиковая каретка), то в большинстве случаев производится полная замена механизма в сборе. Это более трудоемкая и дорогая операция, так как требует полного демонтажа старого подъемника, отсоединения стекла и установки нового узла. При установке крайне важно правильно выставить стекло и надежно закрепить все болты, чтобы избежать перекосов и посторонних шумов при дальнейшей эксплуатации. При замене любого компонента рекомендуется одновременно провести профилактику: почистить и смазать направляющие, проверить состояние проводки в гофре двери.
В случае выхода из строя электродвигателя или блока управления, как правило, выполняется их замена на новые или контрактные запчасти. Перед установкой нового блока управления может потребоваться процедура его адаптации или инициализации с системой автомобиля, которая часто описывается в руководстве по ремонту. Данная процедура обычно заключается в полном подъеме и опускании стекла с удержанием кнопки в течение нескольких секунд для запоминания крайних положений. Это необходимо для корректной работы функции «auto» и защиты от защемления.
Видео: УСТРАНЯЮ ПРИЧИНЫ НЕИСПРАВНОСТИ СТЕКЛОПОДЪЁМНИКА Kia Spektra
Профилактика неисправностей стеклоподъемников
Для того чтобы избежать ситуаций, когда не работают стеклоподъемники на вашем Kia, необходимо соблюдать несколько простых правил эксплуатации и проводить периодическую профилактику. Основная нагрузка на механизм возникает в зимний период, когда стекло примерзает к уплотнителю. Ни в коем случае не пытайтесь использовать стеклоподъемник для отрыва примерзшего стекла — это почти гарантированно приведет к поломке шестерни редуктора или обрыву троса. Перед эксплуатацией всегда следует очистить стекло ото льда и убедиться, что оно свободно перемещается вручную.
Периодически (например, раз в 1-2 года) рекомендуется проводить обслуживание механизма. Для этого снимается дверная карта, осуществляется визуальный осмотр механизма на предмет признаков износа, производится очистка старой загустевшей смазки и пыли с направляющих и последующая обработка новой пластичной смазкой, предназначенной для пластмассовых и резиновых деталей. Это обеспечит плавный ход стекла и снизит нагрузку на электромотор, предотвращая его перегрев и преждевременный выход из строя.
Также стоит внимательно относиться к состоянию проводки в районе дверных гофр. При появлении первых признаков проблем (стекло периодически перестает работать, особенно при открытой двери или в сырую погоду) следует проверить контакты на предмет окисления и целостность проводов. Своевременное обнаружение и устранение мелких неисправностей поможет предотвратить более серьезные и дорогостоящие поломки в будущем и обеспечит долгую и надежную работу всех электростеклоподъемников вашего автомобиля.
