Замена генератора на Nissan X Trail T31: подробная инструкция по снятию

Подготовка к демонтажу генератора на Nissan X Trail

Процедура снятия генератора на автомобилях Nissan X Trail, особенно на популярном кузове T31, требует тщательной подготовки и понимания конструкции моторного отсека. Данная операция не относится к числу ежедневного сервисного обслуживания и обычно выполняется при выходе из строя компонента, необходимости замены щеточного узла, подшипников или регулятора напряжения. Перед началом работ крайне важно удостовериться, что проблема действительно кроется в генераторе, проведя предварительную диагностику напряжения на его выходных клеммах.

Для успешного выполнения задачи потребуется стандартный набор инструментов, включая головки на 12, 14 и 17 мм, трещоточный вороток, удлинители, карданный шарнир, а также торцевой ключ для натяжителя ремня. На моделях с кондиционером и гидроусилителем руля доступ к генератору может быть несколько затруднен, поэтому наличие универсального шарнира и различных удлинителей значительно упростит процесс. Не забудьте подготовить защитные перчатки и очки, а также емкость для слива охлаждающей жидкости, если ее придется частично удалять.

Обязательным подготовительным этапом является отсоединение клемм от аккумуляторной батареи. Это критически важная мера безопасности, позволяющая избежать короткого замыкания в бортовой сети и повреждения электронных блоков управления (ЭБУ). Сначала всегда снимается отрицательная клемма, а затем положительная. Перед отсоединением рекомендуется зафиксировать в памяти или на бумаге код магнитолы, если он активирован.

Видео: Замена датчика коленвала nissan x-trail t31 2.5

Отсоединение электрических разъемов и клемм

После обеспечения безопасных условий работы можно приступать к отключению электрической части генератора. На корпусе агрегата расположены два основных электрических соединения: силовой вывод «B+» и многоконтактный разъем управления. Силовой вывод представляет собой болтовое соединение, через которое сгенерированный ток поступает в бортовую сеть и на аккумулятор. Для его отсоединения потребуется ключ на 12 или 14 мм, в зависимости от модификации.

Многоконтактный разъем обычно фиксируется пластиковой защелкой. Для его отсоединения необходимо аккуратно надавить на фиксатор и потянуть колодку на себя. Не прилагайте чрезмерных усилий, чтобы не сломать хрупкий пластиковый элемент. Рекомендуется визуально осмотреть контакты на предмет окисления или подгорания, так как это может быть косвенной причиной некорректной работы системы зарядки.

На некоторых двигателях, например, MR20DE или QR20, для удобства доступа к задней части генератора может потребоваться демонтировать патрубок системы охлаждения, идущий к дроссельному узлу. Это потребует аккуратного слива охлаждающей жидкости в заранее подготовленную емкость. Все подобные манипуляции следует проводить на остывшем двигателе во избежание ожогов.

Ослабление натяжения и снятие приводного ремня

Приводной ремень вспомогательных агрегатов (серпантинный ремень) приводит генератор в движение от коленчатого вала двигателя. Его натяжение регулируется автоматическим натяжителем. Для ослабления натяжения необходимо найти ролик натяжителя. На его основании имеется квадратное отверстие под торцевой ключ (обычно на 14 или 15 мм) или шлиц под монтировку.

Установив ключ в отверстие, поверните его против часовой стрелки (на большинстве моделей). Это приведет к перемещению натяжителя и ослаблению давления на ремень. Удерживая натяжитель в этом положении, снимите ремень со шкива генератора. После этого можно медленно отпустить натяжитель в исходное положение. Крайне важно запомнить или сфотографировать схему обводки ремня вокруг шкивов других агрегатов (помпы, ГУР, компрессора кондиционера) для последующей правильной установки.

Перед установкой нового или старого ремня проверьте его состояние на предмет трещин, расслоений и следов масляных подтеков. Установка изношенного ремня обратно не имеет смысла, так как его обрыв в дороге приведет к прекращению зарядки аккумулятора и перегреву двигателя из-за остановки помпы.

Видео: Замена топливного фильтра Ниссан X-trail T31

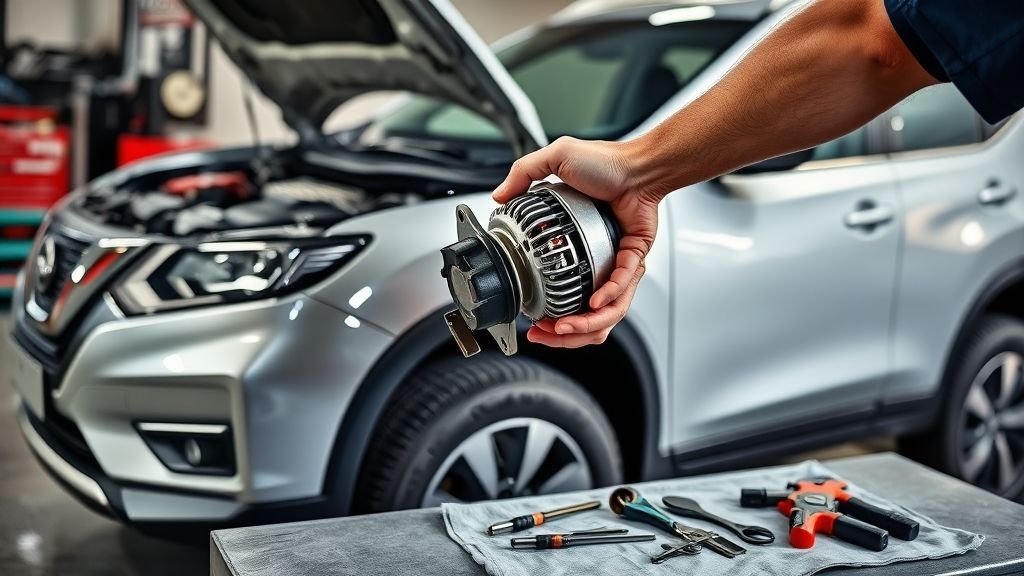

Демонтаж генератора с посадочного места

Генератор крепится к двигателю на двух или трех кронштейнах с помощью нижнего и верхнего болтов. Верхнее крепление часто представляет собой длинный сквозной болт, проходящий через проушину генератора и стойку на двигателе. Нижнее крепление обычно является регулировочным и может быть выполнено в виде болта с гайкой или ушка.

Для снятия начинайте с верхнего крепления. Используя набор головок с удлинителями и карданом, выкрутите верхний крепежный болт. Он может быть достаточно длинным, поэтому будьте готовы его поддержать. После этого перейдите к нижнему креплению. Здесь может потребоваться ключ на 17 мм для удержания гайки с одной стороны и головка на 14 мм для откручивания болта с другой.

После откручивания всех крепежных элементов генератор можно аккуратно снять с двигателя, потянув его на себя и вверх. Будьте готовы к тому, что агрегат имеет considerable weight. Проверьте состояние посадочных мест и очистите их от грязи. Установка новой или отремонтированной детали производится в обратной последовательности, с обязательной проверкой натяжения ремня и контрольным замером напряжения на клеммах после подключения АКБ.
