Устройство ключа Kia Rio

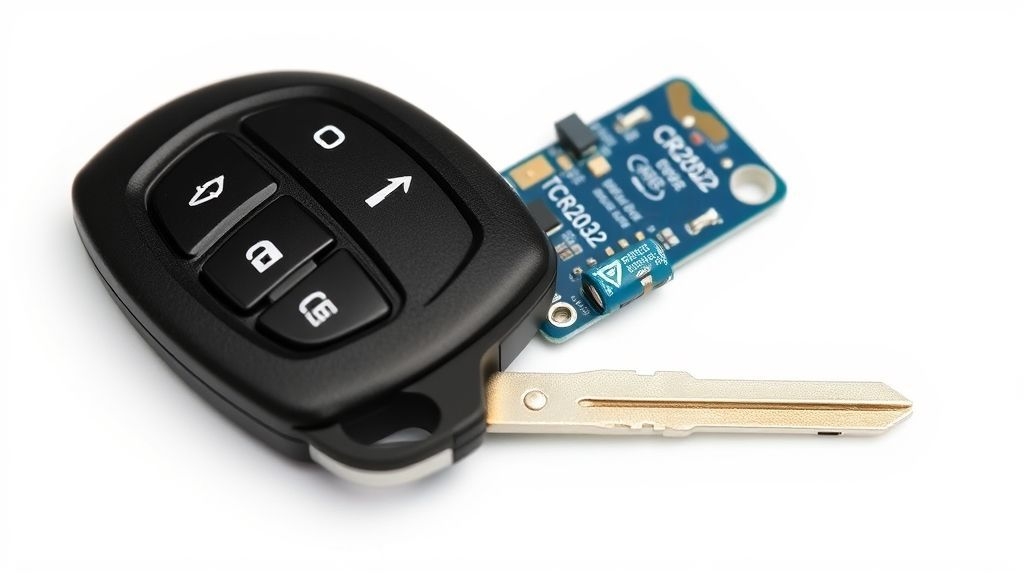

Современный ключ Kia Rio представляет собой сложное электронно-механическое устройство, объединяющее в себе функции дистанционного управления и иммобилайзера. Конструктивно он состоит из двух основных модулей: пластмассового корпуса с кнопками и металлической механической части – лезвия. Внутри корпуса располагается печатная плата с микроконтроллером, передатчиком на определенной радиочастоте (как правило, 433 МГц для российского рынка) и антенной. Отдельное внимание стоит уделить элементу питания, обычно это литиевая батарейка типа CR2032, которая обеспечивает энергонезависимость электронной начинки.
Понимание внутренней компоновки является фундаментальным для любого последующего вмешательства, будь то замена элемента питания или более сложный ремонт. Корпус ключа, часто выполненный из двух половин, скрепленных специальными защелками и иногда винтом, требует аккуратного и точного подхода к разборке. Неправильное вскрытие может привести к повреждению хрупких пластиковых фиксаторов или, что хуже, самой печатной платы, что выведет устройство из строя.
Перед началом любых манипуляций крайне рекомендуется визуально изучить корпус на предмет расположения точек крепления и возможных технологических пазов. Для моделей Kia Rio третьего и четвертого поколений конструкция ключа может незначительно отличаться, однако общий принцип компоновки остается схожим. Знание этих нюансов позволит избежать распространенных ошибок и успешно выполнить поставленную задачу.
Видео: Замена батарейки в ключе Киа Рио \ Kia Rio (2011-2015 г.)
Необходимый инструментарий для разборки
Для корректной и безопасной разборки брелока Kia Rio потребуется минимальный, но специализированный набор инструментов. Основным приспособлением является набор пластиковых медиаторов или монтировок разной толщины. Их использование предпочтительнее металлических инструментов, таких как отвертки, так как они минимизируют риск нанесения царапин на корпус и повреждения внутренних защелок. В крайнем случае можно использовать тонкую отвертку с плоским жалом, но работать ею нужно с предельной осторожностью.
Помимо этого, может потребоваться небольшой крестообразный отверток (типа PH0 или PH00), если корпус вашего ключа дополнительно фиксируется винтом. Часто этот винт скрыт под декоративной накладкой или этикеткой. Также полезным окажется пинцет для манипуляций с мелким крепежом и самой батарейкой, особенно при ее извлечении и установке. Рабочее место должно быть хорошо освещено и организовано таким образом, чтобы мелкие детали не могли потеряться.
Подготовив правильный инструмент, вы не только облегчите себе процесс, но и гарантированно сохраните целостность и функциональность устройства после его сборки. Работа подручными средствами часто приводит к плачевным результатам, поэтому не стоит пренебрегать этой важной подготовительной стадией.
Пошаговая инструкция по разборке ключа
Процесс разборки требует методичного подхода. Первым делом необходимо извлечь механическое лезвие ключа. Для этого нажмите на боковую кнопку-фиксатор и потяните металлическую часть на себя. После этого внимательно осмотрите корпус. На большинстве моделей Kia Rio он состоит из двух симметричных половин, скрепленных по периметру защелками. Найдите щель между этими половинками.
Вставьте пластиковый медиатор в найденную щель и, аккуратно проворачивая его, начните расцеплять первый фиксатор. Не прилагайте чрезмерных усилий. Как только первая защелка отойдет, переместите медиатор вдоль шва и повторите операцию со следующей. Последовательно, шаг за шагом, обойдите весь периметр ключа. В некоторых модификациях после разведения половинок может потребоваться отсоединить шлейф, соединяющий плату с контактами кнопок, делайте это очень осторожно.
После разделения корпуса перед вами откроется доступ к внутренностям. Печатная плата обычно фиксируется в своем посадочном месте на одной из половинок корпуса. Батарейка типа CR2032 располагается в специальном держателе. Для ее замены достаточно поддеть край элемента питания пинцетом или медиатором. Установите новую батарейку, соблюдая полярность (плюс, как правило, смотрит вверх). Далее соберите корпус в обратной последовательности, убедившись, что все защелки полностью сошлись.
Возможные проблемы и их решения
Даже при аккуратной разборке можно столкнуться с рядом типичных проблем. Одной из самых распространенных является поломка пластиковых защелок. Если фиксатор сломался, не стоит паниковать. Корпус часто можно успешно собрать и зафиксировать на оставшихся целых защелках, главное – обеспечить равномерное прилегание половинок. В крайнем случае можно использовать каплю цианакрилатного клея, но наносить его нужно очень аккуратно, чтобы он не попал на внутренние компоненты.
Другой частой проблемой является отсутствие реакции ключа после замены батарейки. В этом случае первым делом проверьте правильность установки элемента питания и его полярность. Убедитесь, что контакты в держателе не окислились и не подогнуты, обеспечивая плотное прилегание к батарейке. Очистите их при необходимости. Также проверьте, не отошел ли шлейф (если он есть) от разъема на печатной плате – его контакты должны быть надежно зафиксированы.
Если ключ был разобран для чистки после попадания влаги, тщательно просушите все компоненты, включая печатную плату, перед сборкой. Можно использовать для этого изопропиловый спирт и мягкую кисть. Помните, что после любых манипуляций с ключом может потребоваться процедура повторной синхронизации с иммобилайзером автомобиля. Инструкция для этой процедуры обычно описана в руководстве по эксплуатации к vehicle.
| Поколение Kia Rio | Тип ключа | Тип батарейки | Особенности разборки |
|---|---|---|---|
| III (JB) | 3-кнопочный брелок | CR2032 | Корпус на защелках, часто есть винт под накладкой |
| IV (YB) | 3-кнопочный брелок | CR2032 | Более тонкий корпус, защелки хрупкие |
| IV (YB) Рестайлинг | Ключ-карта | Специфичная | Сложная конструкция, рекомендуется сервисное обслуживание |
Видео: как открыть кио рио без ключа при помощи линейки и т.п. — никак!
Профилактика и рекомендации по эксплуатации
Чтобы минимизировать необходимость частой разборки ключа, следует придерживаться нескольких простых правил эксплуатации. Избегайте механических воздействий: падений, ударов, сильного давления на корпус. Берегите устройство от попадания влаги и воздействия экстремальных температур, так как это негативно сказывается как на электронных компонентах, так и на элементе питания. Контакты батарейки могут окисляться от повышенной влажности.
Своевременная замена элемента питания – залог бесперебойной работы. Средний срок службы батарейки CR2032 составляет от 1 до 2 лет в зависимости от интенсивности использования. Первыми признаками скорого разряда являются уменьшение радиуса действия дистанционного управления и индикация на приборной панели автомобиля. Не дожидайтесь полного отказа, производите замену профилактически.
Если вы не уверены в своих силах, либо столкнулись с нетипичной проблемой (например, не работает иммобилайзер после замены батарейки), оптимальным решением будет обратиться в специализированный сервисный центр или к официальному дилеру Kia. Они обладают необходимым оборудованием, оригинальными запчастями и expertise для решения сложных задач, связанных с электронными системами автомобиля.
