Ремонт КПП УАЗ 5 ступка: руководство по диагностике и разборке

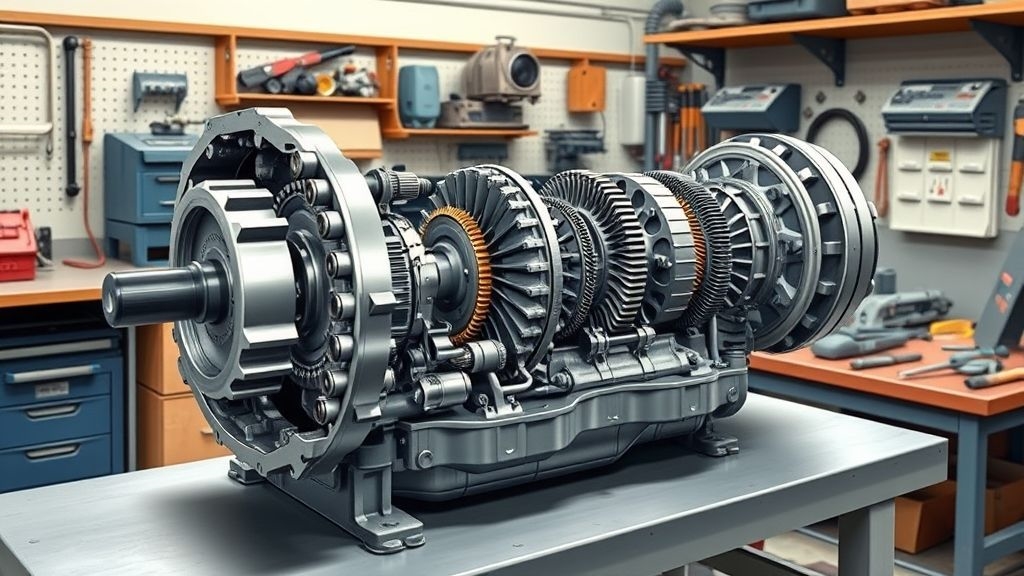

Особенности конструкции 5-ступенчатой КПП УАЗ

Пятиступенчатая механическая коробка переключения передач, устанавливаемая на автомобили УАЗ, представляет собой дальнейшее развитие классической 4-ступенчатой трансмиссии. Её ключевое отличие — наличие дополнительной повышающей передачи (овердрайва), что позволяет снизить обороты двигателя на высоких скоростях, уменьшить шумность работы и расход топлива при движении по трассе. Данный агрегат сохранил проверенную временем конструкцию с удалённым механизмом переключения, что обуславливает его высокую ремонтопригодность в условиях гаража.

Основными компонентами коробки являются: картер, первичный (ведущий), вторичный (ведомый) и промежуточный валы, комплекты шестерен с синхронизаторами, механизм переключения передач и система дистанционного управления. Синхронизаторы, обеспечивающие бесшумное и плавное включение скоростей, выполнены по инерционному типу. Для смазки трущихся деталей используется трансмиссионное масло, залитое в картер, уровень которого необходимо регулярно контролировать.

Понимание устройства данного узла является фундаментальным для любого, кто планирует выполнить ремонт кпп уаз 5 ступенчатая своими силами. Знание назначения каждого компонента позволяет точнее диагностировать неисправность и избежать ошибок при разборке и последующей сборке агрегата. Многие автовладельцы задаются вопросом: сложно ли отремонтировать эту коробку? При наличии определенных технических навыков, специализированного инструмента и внимательности — эта задача вполне выполнима.

Видео: Ремонт крышки КПП УАЗ Буханка.mp4

Типичные неисправности и их диагностика

Диагностика проблем коробки передач начинается с анализа симптомов. Одним из самых распространенных признаков неисправности является шум при работе агрегата. Гул или вой, меняющийся в зависимости от включенной передачи, обычно указывает на износ подшипников качения валов или шестерен. Если шум пропадает при выжатом сцеплении, вероятнее всего, проблема кроется в подшипнике первичного вала. Стук или скрежет при переключении часто свидетельствует о выходе из строя синхронизаторов или муфт.

Затрудненное включение или самовыключение передач — еще одна частая проблема. Её причины могут быть как в самом механизме КПП (износ зубьев шестерен, вилки переключения, поломка фиксаторов), так и в наружной системе управления. Последняя включает в себя тяги, кулису и рычаг КПП. Нередко проблемы с четкостью включения вызваны именно их износом или неправильной регулировкой, что требует проверки в первую очередь, прежде чем снимать и вскрывать сам агрегат.

Течь трансмиссионного масла — третий по распространенности симптом. Утечка может происходить через сальники первичного или вторичного вала, прокладку картера или заглушки. Важно оперативно устранять течь и восстанавливать уровень масла, так как его недостаток приводит к ускоренному износу всех трущихся пар внутри коробки и ее полному выходу из строя. Таким образом, тщательная диагностика позволяет точно определить объем предстоящего ремонта кпп 5 уаз и подготовить необходимый комплект запчастей.

Процесс разборки и дефектовки агрегата

Перед началом работ по демонтажу необходимо подготовить рабочее место — просторное, хорошо освещенное и с ровным полом. Сам процесс снятия коробки передач с автомобиля УАЗ — операция трудоемкая, требующая помощи напарника или использования подъемного механизма из-за значительного веса агрегата. После отсоединения карданных валов, тросов, тяг и электропроводки, откручивания опор и крепления к двигателю, КПП аккуратно сдвигается назад и опускается вниз.

Разборку самой коробки следует проводить на чистом верстаке, последовательно снимая крышку механизма переключения, затем заднюю крышку картера. После этого извлекаются валы в сборе. Каждый узел тщательно промывается в керосине или специальном очистителе для детальной дефектовки. Внимательно осматриваются зубья всех шестерен на предмет сколов, выкрашивания и чрезмерного износа. Проверяется состояние синхронизаторов, сухарей, блокирующих колец и вилок переключения.

Особое внимание уделяется подшипникам. Их необходимо проверить на наличие люфта, осевого и радиального биения, плавность хода без заеданий и постороннего шума. Даже малейшие признаки износа являются основанием для безусловной замены, так как повторная разборка из-за вышедшего из строя подшипника — это неоправданные трудозатраты. На основании дефектовки составляется список необходимых для замены деталей: сальники, прокладки, подшипники, шестерни, синхронизаторы.

Видео: ДОБРАЛСЯ ДО КПП 4ст УАЗ! ПРОСТОЙ РЕМОНТ

Сборка, установка и обкатка

Сборка производится в последовательности, обратной разборке, но с соблюдением нескольких критически важных правил. Все детали должны быть идеально чистыми. Посадочные места подшипников и сальников рекомендуется смазывать трансмиссионным маслом для облегчения запрессовки и защиты от повреждений при первом пуске. При установке валов необходимо правильно ориентировать шестерни и синхронизаторы, чтобы избежать ошибок монтажа.

Обязательно регулируются зазоры и натяги, предусмотренные производителем. После сборки механизма переключения проверяется легкость и четкость хода всех вилок, должен быть слышен четкий щелчок при включении каждой передачи. Перед установкой коробки на автомобиль рекомендуется заполнить её свежим трансмиссионным маслом рекомендованной производителем вязкости (например, SAE 75W-90 API GL-4/GL-5) до контрольного уровня заливного отверстия.

После монтажа агрегата и подключения всех систем необходима обязательная обкатка. Первые несколько сотен километров следует избегать резких стартов, пробуксовок и движения на высоких оборотах. Это нужно для того, чтобы новые детали (шестерни, подшипники) притерлись друг к другу. Следует также внимательно прислушиваться к работе коробки передач на предмет появления посторонних шумов и контролировать отсутствие течей масла. Правильно выполненный ремонт пятиступенчатой КПП УАЗ гарантирует ее долгую и надежную дальнейшую службу.

Для успешного проведения работ вам потребуется следующий набор инструментов и материалов:

• Набор рожковых и накидных ключей, головок с воротком и трещоткой.
• Специальный съемник для подшипников и стопорных колец.
• Динамометрический ключ для затяжки ответственных соединений с нужным моментом.
• Новое трансмиссионное масло, комплект сальников, прокладок и подшипников.
