Роль и конструкция радиатора охлаждения в Kia Ceed
Радиатор охлаждения двигателя в автомобиле Kia Ceed является критически важным элементом системы терморегуляции силового агрегата. Его основная функция заключается в эффективном отводе избыточного тепла от циркулирующей охлаждающей жидкости, предотвращая перегрев мотора, который может привести к катастрофическим последствиям, таким как деформация ГБЦ или заклинивание поршневой группы. Конструктивно он представляет собой теплообменник, состоящий из сердцевины с сотами, по которым проходит антифриз, и алюминиевых или пластиковых бачков. Вся конструкция оптимизирована для максимальной площади контакта с набегающим потоком воздуха, который и осуществляет основное охлаждение.
Взаимодействие радиатора с другими компонентами системы охлаждения, такими как термостат, водяной насос и вентилятор, обеспечивает поддержание оптимального температурного режима работы двигателя Kia Ceed. При движении набегающий воздух проходит через соты, отбирая тепло. В условиях недостаточной конвекции, например, в пробке или при малых оборотах, автоматически включается электровентилятор, создающий принудительный поток воздуха. Нарушение герметичности или засорение сот радиатора неминуемо ведет к снижению эффективности всего контура и риску перегрева.
Современные радиаторы для Kia Ceed, особенно в поколениях JD и последующих, часто изготавливаются из алюминиевых сплавов, что обеспечивает лучший теплоотвод и снижение веса по сравнению с классическими медными аналогами. Однако алюминий более чувствителен к коррозионным процессам и механическим повреждениям от вибраций и мелких камней. Понимание устройства и принципа работы этого узла является фундаментальным для своевременного диагностирования неисправностей и принятия решения о его замене.
Видео: замена радиатора охлаждения двигателя и кондиционера Kia ceed еd
Диагностика неисправностей радиатора
Своевременное выявление проблем с радиатором охлаждения позволяет избежать более серьезных и дорогостоящих ремонтов двигателя Kia Ceed. Наиболее очевидным симптомом неисправности является постоянный перегрев мотора, на который указывает стрелка температуры на панели приборов, уходящая в красную зону, или соответствующее предупреждение на бортовом компьютере. Однако проблемы могут проявляться и менее явно: например, печка в салоне начинает хуже греть, что может свидетельствовать о недостаточной циркуляции ОЖ или наличии воздушной пробки, возникшей из-за падения уровня антифриза.
Внешний осмотр радиатора — это первый и обязательный шаг диагностики. Необходимо искать следы подтекания охлаждающей жидкости: характерные пятна антифриза под автомобилем после стоянки или мокрые потёки на самом теплообменнике и его патрубках. Механические повреждения сот от камней, а также их засорение пухом, грязью и насекомыми значительно ухудшают теплообмен. Внутренняя коррозия и накипь, которые сложно обнаружить визуально, проявляются в виде снижения общей эффективности системы и частых перегревов под нагрузкой.
Для комплексной проверки герметичности системы, в которую входит и радиатор Kia Ceed, используется опрессовка. С помощью специального ручного насоса в системе создается избыточное давление (значение которого обычно указано на крышке расширительного бачка), и по манометру отслеживается, держится ли оно. Падение давления указывает на утечку. Если визуально место утечки обнаружить не удается, радиатор часто приходится демонтировать для более тщательного осмотра. Обнаружение трещин в пластиковых бачках или разъеданных трубок является прямым показанием к замене узла.
Подготовка к замене радиатора Kia Ceed
Процедура замены радиатора охлаждения на Kia Ceed требует тщательной подготовки и наличия определенного набора инструментов и материалов. Прежде всего, необходимо убедиться, что приобретенная новая деталь полностью соответствует модели и году выпуска автомобиля, так как конструкция радиаторов может незначительно отличаться между поколениями, например, между Kia Ceed JD и более поздними модификациями. Помимо самого теплообменника, рекомендуется приобрести новый комплект хомутов для патрубков, а также охлаждающую жидкость, рекомендованную производителем (часто это антифриз типа G12 или его аналоги).
Из инструментов потребуется стандартный набор: ключи и головки различных размеров (в метрическом стандарте), отвертки, пассатижи. Критически важным элементом является система для безопасного сбора отработанной охлаждающей жидкости — подойдет чистая широкая емкость объемом не менее 5-7 литров. Работы следует проводить на остывшем двигателе во избежание ожогов от горячего антифриза и для предотвращения деформации пластиковых элементов системы. Желательно обеспечить хорошее освещение моторного отсека и достаточное пространство для работы.
Перед началом работ следует дать двигателю полностью остыть. Затем необходимо установить автомобиль на ровную площадку, зафиксировать его ручным тормозом и подставить под колеса противооткатные башмаки. Для дополнительного удобства доступа к нижним креплениям радиатора можно воспользоваться домкратом и поднять переднюю часть автомобиля, обязательно установив ее на надежные опоры (козлы). Ни в коем случае нельзя работать под автомобилем, поднятым только на домкрате. Эта подготовка минимизирует риски и сделает процесс замены более удобным и безопасным.
Пошаговый процесс демонтажа и монтажа
Процедура замены начинается с дренирования отработанной охлаждающей жидкости. Для этого необходимо найти сливную пробку на нижней части радиатора или на блоке двигателя Kia Ceed (точное расположение лучше уточнить в руководстве по ремонту для вашей модификации). Подставить емкость для сбора и аккуратно открутить пробку, дав жидкости полностью стечь. После этого следует открутить крышку расширительного бачка для сброса давления в системе. Для более полного слива можно ослабить хомуты и снять нижний патрубок, идущий от радиатора.
Следующий этап — непосредственный демонтаж старого радиатора. Обычно он крепится на нескольких болтах к верхней поперечине и имеет нижние направляющие. Сначала отсоединяются разъемы датчика включения вентилятора и, если он установлен отдельно, датчика температуры. Затем ослабляются хомуты и аккуратно снимаются все патрубки: верхний и нижний. После этого откручиваются крепежные болты, и радиатор аккуратно извлекается из моторного отсека движением вверх. Важно действовать осторожно, чтобы не повредить конденсатор системы кондиционирования, который часто расположен непосредственно перед радиатором охлаждения.

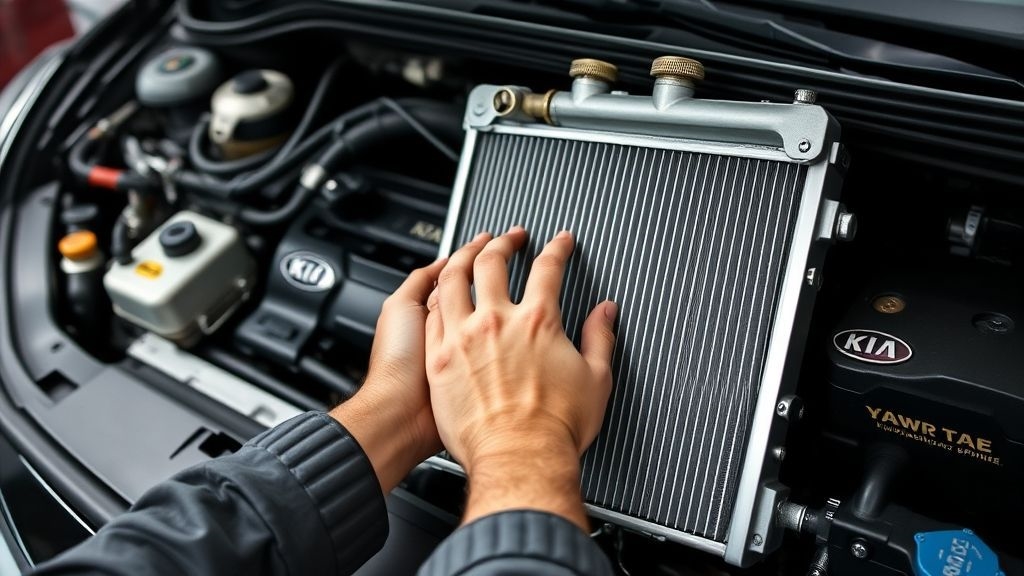

Установка нового радиатора Kia Ceed производится в обратной последовательности. Новый узел аккуратно устанавливается на место, фиксируется крепежными болтами с рекомендуемым моментом затяжки. На его штуцеры надеваются патрубки и затягиваются новыми хомутами. Подключаются все электрические разъемы. Перед заливкой новой охлаждающей жидкости рекомендуется проверить герметичность соединений, залив в систему дистиллированную воду и создав в ней давление с помощью опрессовщика. После успешной проверки вода сливается, и заливается свежий антифриз в правильной пропорции с последующей процедурой удаления воздушных пробок.
Видео: KIA CEED JD 13 год снятие радиатора охлаждения
Прокачка системы и завершение работ
После сборки и заливки нового антифриза в систему охлаждения Kia Ceed крайне важно правильно удалить воздушные пробки, которые неизбежно образуются. Воздух в системе нарушает циркуляцию жидкости и приводит к локальным перегревам, сводя на нет всю проделанную работу. Стандартная процедура прокачки включает в себя запуск двигателя на холостых оборотах с открытой крышкой расширительного бачка. По мере прогрева двигателя термостат откроется, и воздух будет вытесняться через горловину бачка. Для ускорения процесса можно несколько раз gently погладить рукой основные патрубки системы, помогая воздушным пузырям подняться вверх.
В процессе прокачки необходимо контролировать уровень ОЖ в бачке и своевременно его доливать, не допуская падения ниже минимальной отметки. После того как из горловины перестанут выходить пузыри воздуха, а температура двигателя выйдет на рабочую отметку (около 90°C), можно завершить процедуру, закрутить крышку бачка и дать двигателю поработать еще несколько минут. Затем двигатель следует заглушить, дать ему полностью остыть и вновь проверить уровень антифриза, при необходимости доведя его до нормы. Этот цикл «прогрев-остывание-проверка уровня» может потребовать повторить 2-3 раза.
Финальным этапом замены радиатора является контрольная проверка. После остывания мотора необходимо визуально осмотреть место проведения работ на предмет подтеканий охлаждающей жидкости в области всех соединений. Далее следует совершить короткую test drive, в ходе которой двигатель будет работать в разных режимах (городская езда, кратковременные повышенные обороты). После поездки снова провести осмотр на предмет утечек и проверить уровень ОЖ. Только убедившись в отсутствии проблем, можно считать работу по замене радиатора охлаждения на Kia Ceed успешно завершенной.
